Fabricamos y suministramos bridas para todos los niveles de presión, desde 150# hasta 20,000#, en acero al carbón, inoxidable y aleaciones especiales. Cumplimiento total con normas ASME, API y MSS.
Todas las clases de presión
ASME B16.5, B16.47, API 6A/6B/6BX
Carbón, inoxidable, aleaciones
Las bridas son elementos mecánicos diseñados para interconectar tuberías, válvulas, bombas y equipos industriales, permitiendo su desmontaje, inspección o mantenimiento sin cortar la línea.

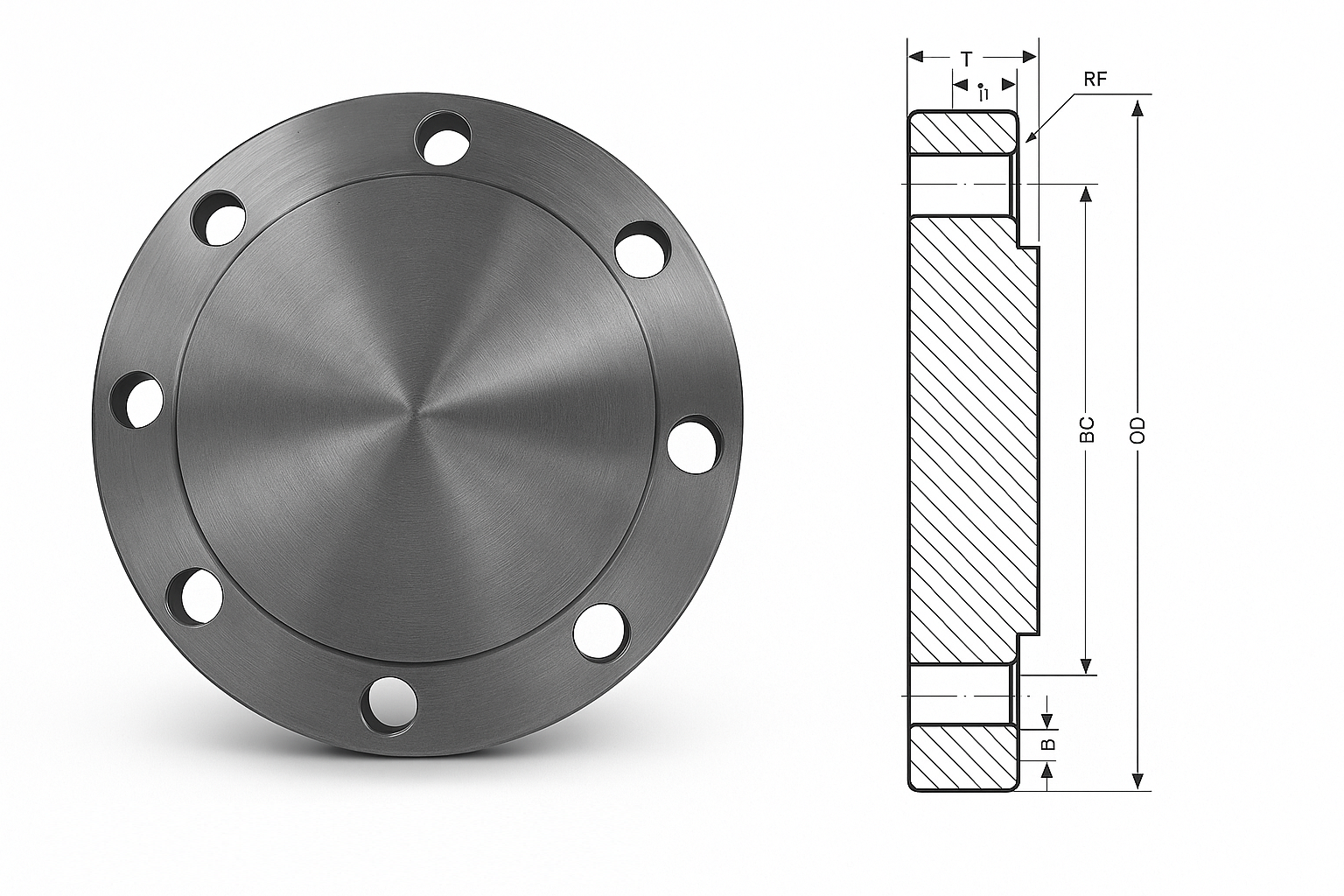

BL / Blind Flange
Elemento sin paso interno que cierra una línea o equipo, soportando la presión total del sistema.
Sellado de extremos y pruebas hidráulicas

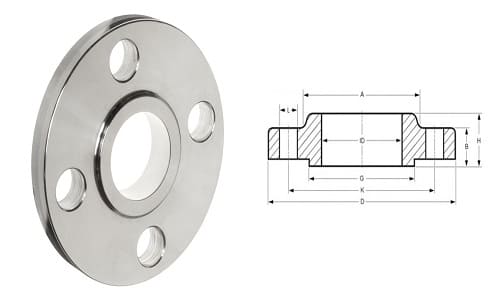

SO / Slip-On Flange
Se desliza sobre el tubo y se suelda por ambas caras. Fácil alineación y bajo costo.
Agua, aire, baja y media presión

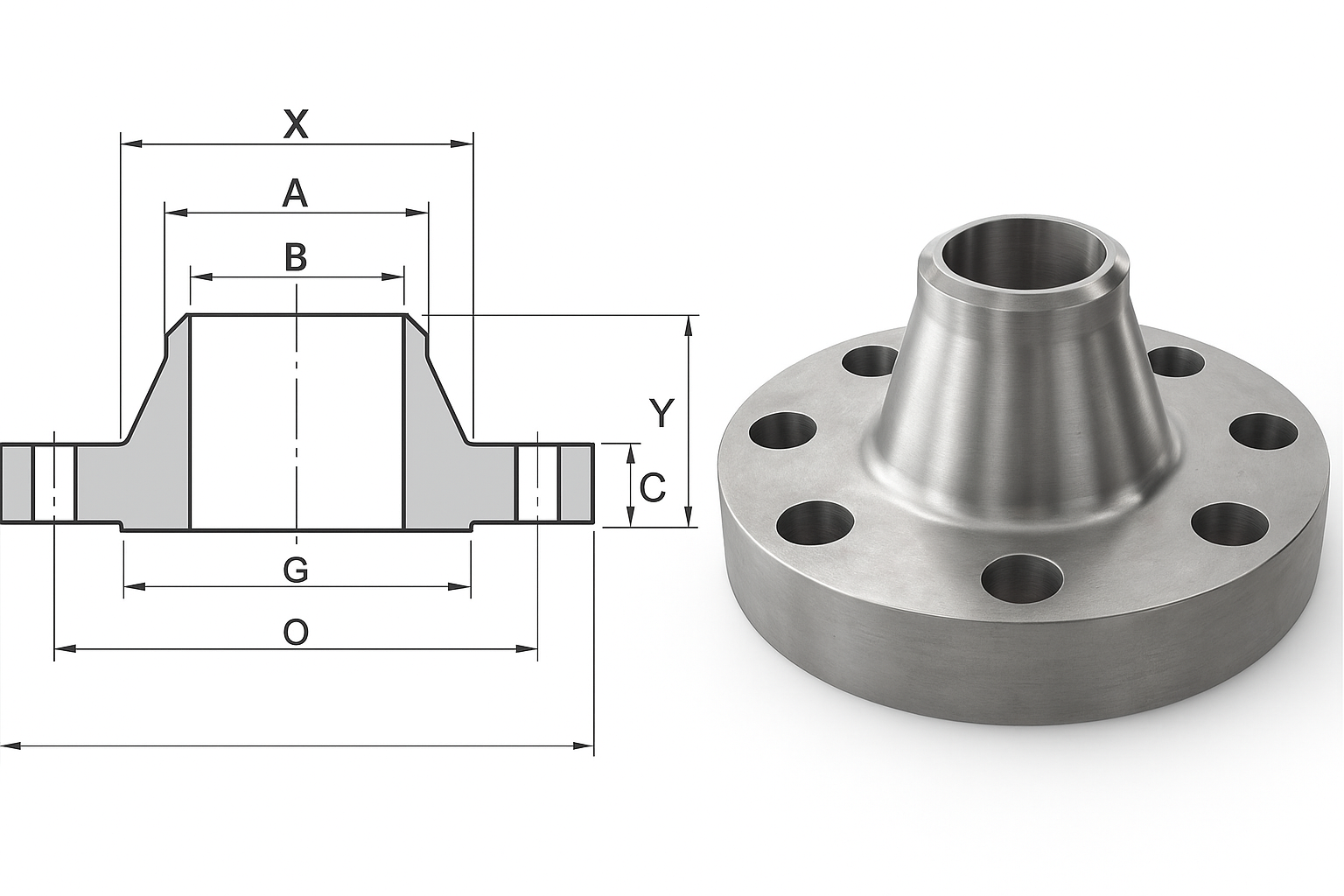

WN / Weld Neck Flange
Posee un cuello cónico que se une a tope con la tubería, transmitiendo esfuerzos uniformemente.
Altas presiones y servicio crítico

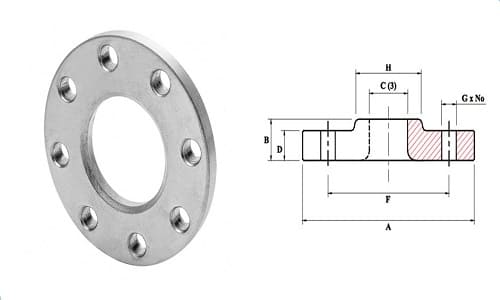

LJ / Lap Joint
Se usa junto con un stub-end, permitiendo el giro libre para facilitar la alineación.
Inoxidable y mantenimiento frecuente

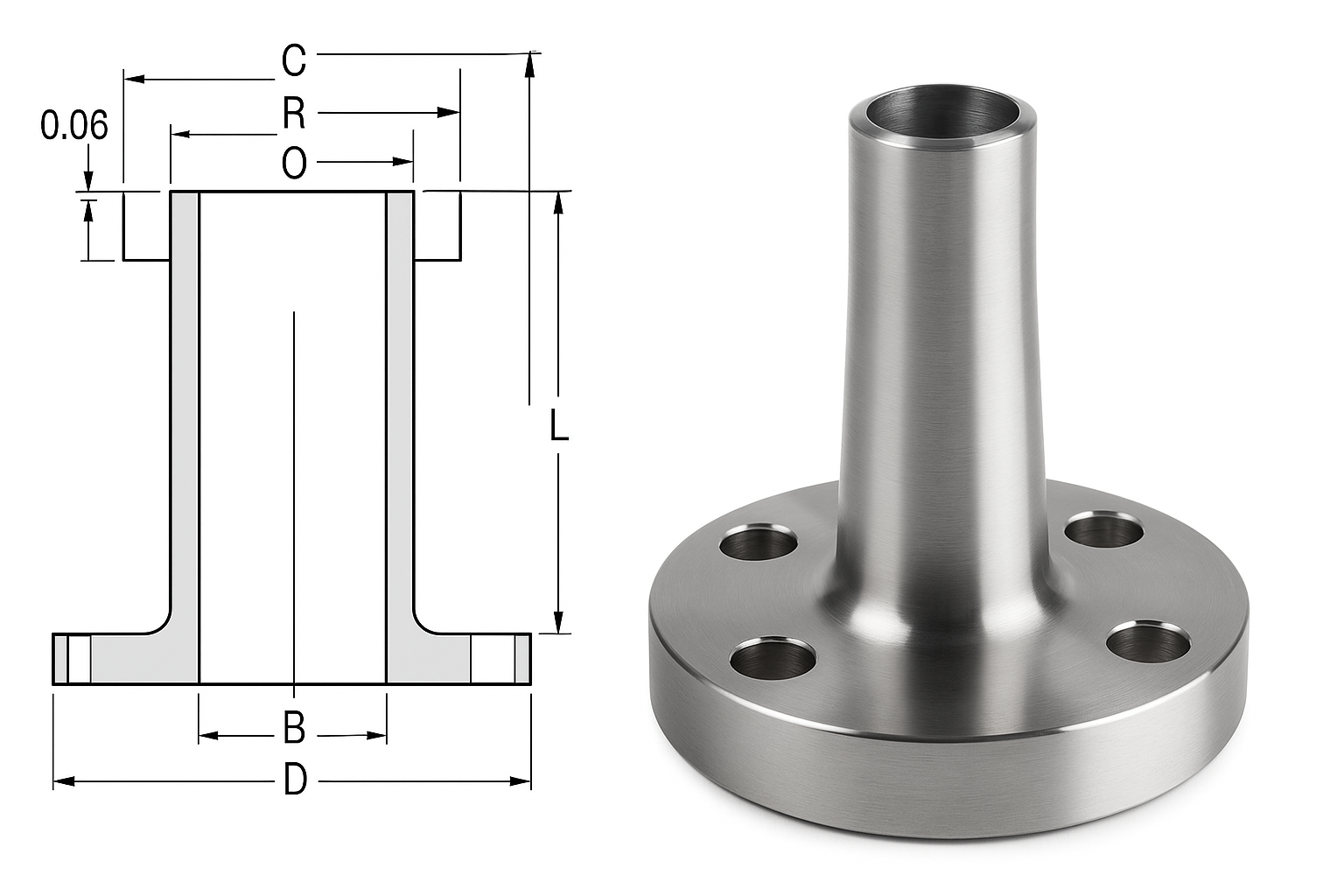

LWN / Long Weld Neck
Variante extendida del cuello soldado, empleada en boquillas de recipientes a presión.
Calderas, tanques y equipos de proceso

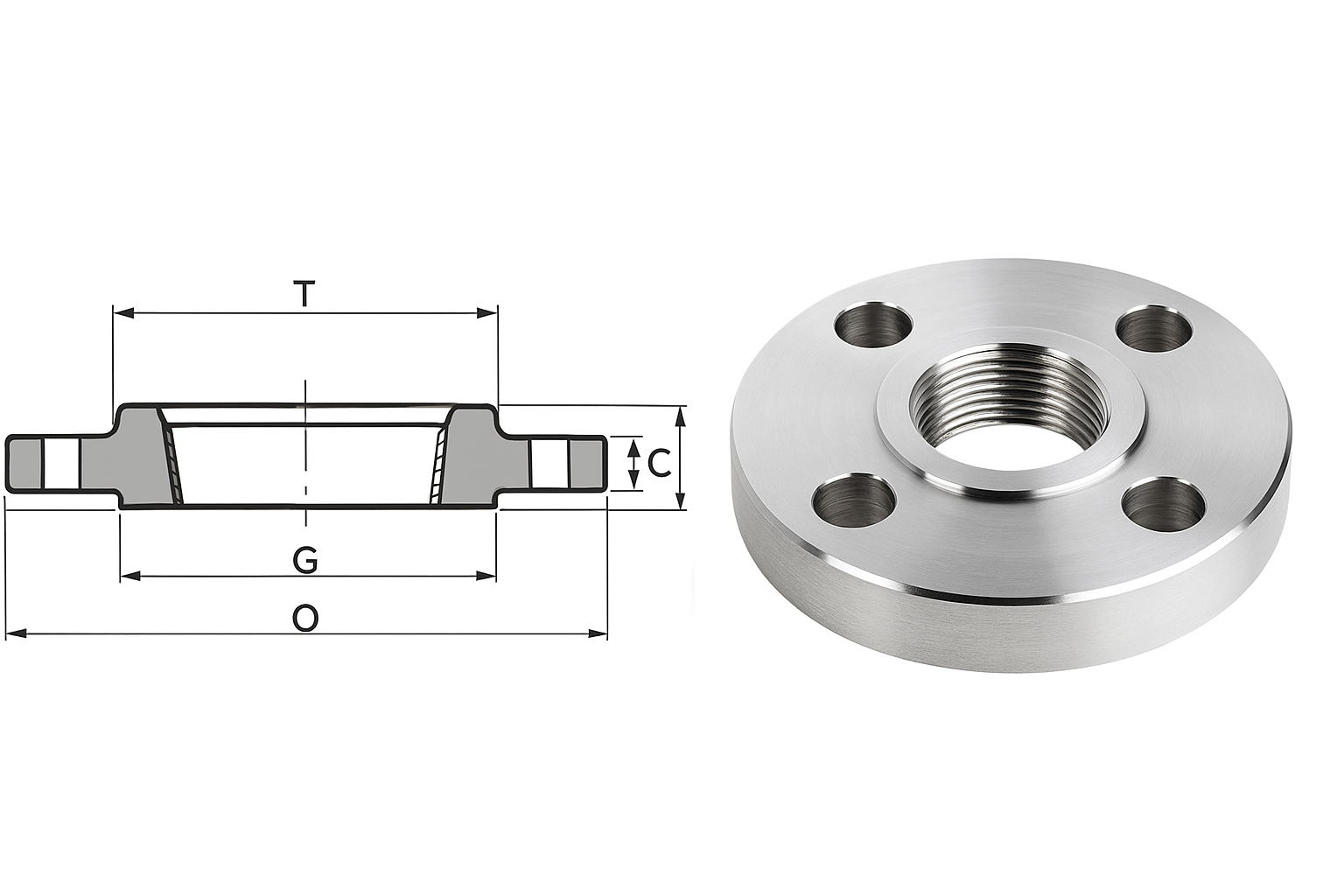

THR / Threaded Flange
Conexión mediante rosca interna sin necesidad de soldadura.
Líneas pequeñas, gas e instrumentación

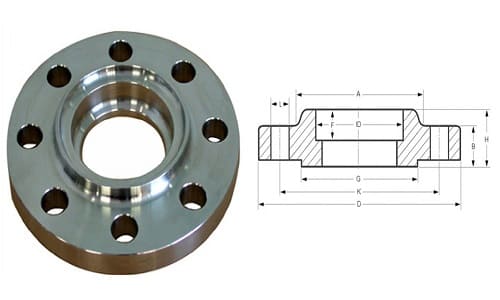

SW / Socket Weld Flange
Diseñadas para líneas de alta presión y pequeño diámetro, ofreciendo una conexión sólida, estanca y de fácil alineación.
Plantas petroquímicas, vapor y gas
API 6A, 6B y 6BX
Diseñadas para equipos de perforación, producción y control de pozos en la industria petrolera.
Alta presión y temperatura extrema
Fabricamos bridas según normas ASME B16.5, ASME B16.47 y MSS-SP-44, desde baja hasta ultra alta presión.
| Clase ASME | Presión PSI | Presión BAR | Aplicación Típica |
|---|---|---|---|
| 150# | 285 psi | 19.6 bar | Agua, aire, baja presión |
| 300# | 740 psi | 51 bar | Procesos industriales generales |
| 600# | 1480 psi | 102 bar | Plantas de vapor o gas |
| 900# | 2220 psi | 153 bar | Refinerías y petroquímicas |
| 1500# | 3705 psi | 255 bar | Alta presión / vapor / gas |
| 2500# | 6170 psi | 425 bar | Servicios críticos / alta temperatura |
| 5000# | 10,000 psi | 689 bar | Perforación, petróleo, gas sour |
| 10,000# | 15,000 psi | 1034 bar | API / Wellhead / Oil & Gas HPHT |
| 15,000# | 22,000 psi | 1517 bar | Presión extrema / cabezales especiales |
PSI: 285 psi
BAR: 19.6 bar
Aplicación: Agua, aire, baja presión
PSI: 740 psi
BAR: 51 bar
Aplicación: Procesos industriales generales
PSI: 1480 psi
BAR: 102 bar
Aplicación: Plantas de vapor o gas
PSI: 10,000 psi
BAR: 689 bar
Aplicación: Perforación, petróleo, gas sour
PSI: 22,000 psi
BAR: 1517 bar
Aplicación: Presión extrema / cabezales especiales
Presiones superiores a 2500# se fabrican conforme a API 6A y MSS-SP-44, con diseño reforzado y materiales tratados térmicamente.
Fabricamos bridas en una amplia gama de materiales certificados según normas ASTM.
Para aplicaciones industriales generales y alta resistencia
Resistencia a la corrosión y ambientes químicos
Para condiciones extremas y servicios críticos
Diferentes acabados de cara según los requisitos de sellado y presión.

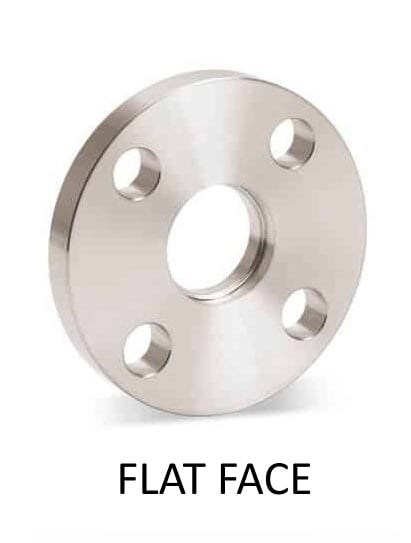

Flat Face - Superficie totalmente lisa
Ideal para equipos de hierro fundido, baja presión

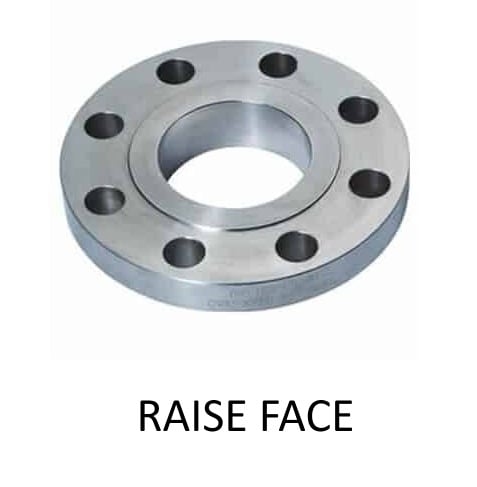

Raised Face - Anillo elevado que concentra presión
Estándar en SO y WN, mejora el sellado

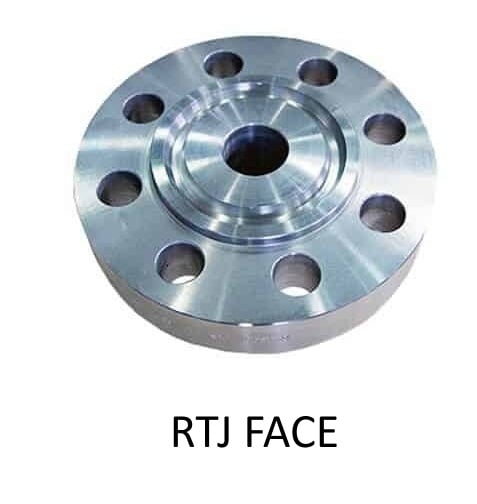

Ranura para junta metálica
Alta presión, temperatura, petróleo, gas, HPHT
La selección adecuada de la clase de presión y tipo de brida depende de las condiciones de servicio, fluido manejado y requisitos normativos.
150# - 300#
Slip-On (SO), Threaded (THR), Flat Face (FF)
600# - 900#
Weld Neck (WN), Slip-On (SO), Raised Face (RF)
1500# - 2500#
Weld Neck (WN) obligatorio, RTJ preferido
5000# - 20,000#
Solo bridas API 6A, 6B, 6BX con certificación completa
Importante: Requiere juntas Ring Type Joint (RTJ), materiales NACE MR0175 para H₂S, y tratamiento térmico según PSL
Todas las clases
Acero inoxidable 316/316L, Duplex, Super Duplex, Inconel, Monel

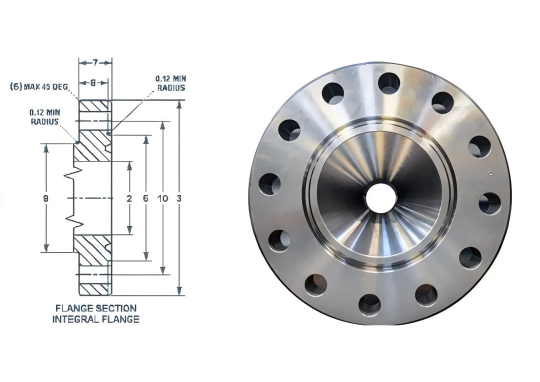

Las bridas API de INTRIA INTERNACIONAL están diseñadas conforme a API 6A, abarcando las series 6B y 6BX para presiones desde 2,000 hasta 20,000 psi. Fabricadas en aceros ASTM A105, AISI 4130, inoxidables o Aleaciones, con juntas Ring Joint tipo R, RX o BX.
API 6A (Tipo 6B)
Diseño tradicional para presión moderada. Compatible con equipos antiguos y aplicaciones estándar.
API 6A (Tipo 6BX)
Diseño reforzado para ultra alta presión. Sellado metal-metal y mayor número de pernos.
Adapter / Blind
Versiones soldadas e integrales para manifolds, BOPs y cabezales de pozo.
| Clase API | Presión (PSI) | Equiv. ASME | Uso Típico |
|---|---|---|---|
| 2000 | 2,000 psi | ~Clase 150-300 | Líneas auxiliares y baja presión |
| 3000 | 3,000 psi | ~Clase 400-600 | Líneas de control y manifolds |
| 5000 (6B) | 5,000 psi | ~Clase 900 | Producción media, válvulas y choke lines |
| 10000 (6BX) | 10,000 psi | ~Clase 1500-2500 | Producción, BOPs, estranguladores |
| 15000 (6BX) | 15,000 psi | — | Alta presión, HPHT, gas sour |
| 20000 (6BX) | 20,000 psi | — | Ultra alta presión, pozos profundos y subsea |
Presión: 2,000 psi
Uso: Líneas auxiliares y baja presión
Presión: 10,000 psi
Uso: Producción, BOPs, estranguladores
Presión: 20,000 psi
Uso: Ultra alta presión, pozos profundos y subsea
Normalizado
Estándar 5K–20K psi
Normalizado y templado
Estándar 5K–15K psi
Certificación
Ambientes con H₂S

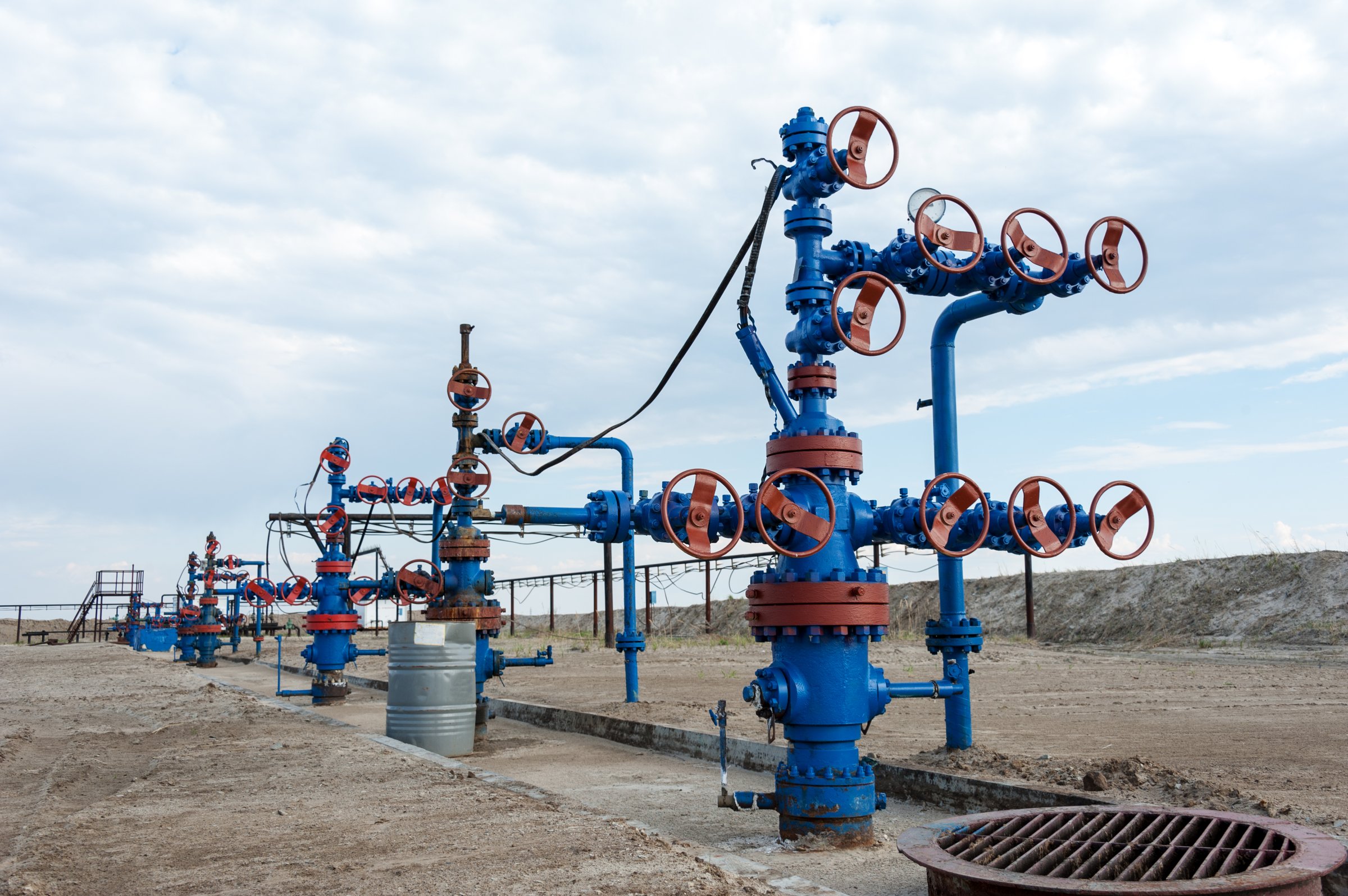

Wellheads para producción y perforación
Producción y estrangulación
Equipos de control de presión
High Pressure High Temperature
Líneas de superficie y refinerías
Nuestro equipo técnico te asesora en la selección según norma, presión, material y tipo de cara.
Solicita tu cotización personalizada hoy mismo y asegura precisión en cada conexión.
